【对辊式破碎机的设计分析】对辊式破碎机主要由辊轮组成、辊轮支撑轴承、压紧和调节装置以及驱动装置等部分组成。对辊式破碎机因其工作、维修简单而被广泛运用于水泥、冶金、化工、电力等行业。自然，对辊式破碎机的设计也是大家普遍关心的问题，下面，河南中誉鼎力厂家就为大家详细介绍对辊式破碎机的设计信息。

对辊式破碎机的设计

1、方案设计

对辊破碎机包括辊筒支架、主动辊筒和从动辊筒。主动辊筒设置在主动轴上，从动辊筒设置在从动轴上，辊筒支架两侧设了导轨，主动轴通过一轴承座设置在导轨上，从动轴通过二轴承座设置在导轨上，一轴承座和二轴承座之间设置有挡料板。挡料板为“L”型折边薄板。挡料板分为一挡料板和二挡料板，一挡料板设置在一轴承座内侧主动辊筒的前面，二挡料板安装在从动辊筒的前面，一轴承座内侧和二轴承座内侧相对。两挡料板相互重叠贴合，两挡料板的折边长度之和大于两轴承座内侧所能调节到的合适间隙距离。

2、设计原理及步骤

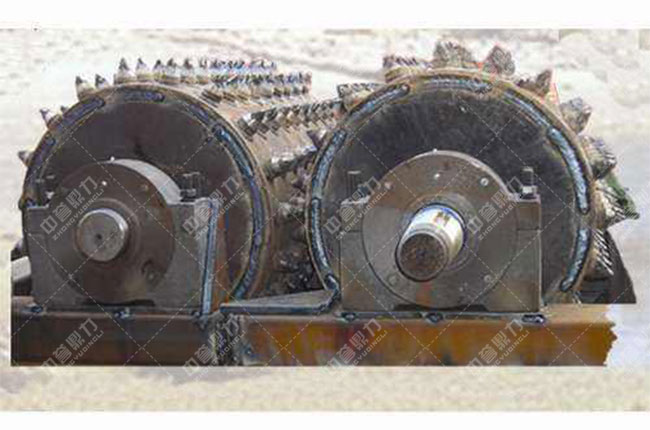

如图所示，对辊破碎机包括辊筒支架1、主动辊筒21和从动辊筒31。主动辊筒21设置在主动轴2上，从动辊筒31设置在从动轴3上；辊筒支架1的左右两边设置有导轨11；主动轴2通过一轴承座22设置在导轨11上，从动轴3通过二轴承座32设置在导轨11上；相邻的一轴承座22和二轴承座32之间设置有挡料板。该挡料板为“L”型折边薄板。该挡料板分为一挡料板4和二挡料板5，一挡料板4螺接在一轴承座22内侧靠近主动辊筒21的部，二挡料板5螺接在二轴承座32内侧靠近从动辊筒31的部，一轴承座22内侧和二轴承座32内侧相对。一挡料板4与二挡料板5相互重叠贴合。一挡料板4的折边长度为L1，二挡料板5的折边长度为L2，L1与L2之和大于一轴承座22内侧和二轴承座32内侧所能调节到的合适间隙距离。

希望看完对辊式破碎机的设计分析，大家对该设备更加了解。河南中誉鼎力设计的破碎机试验样机在工作时，主要是完成进料、破碎的运动过程。在各运动过程中，通过ADAMS进行破碎机的运动仿真实验，可以测试出破碎机试验样机腔型的运动情形，破碎板的大水平行程近似为300mm，运动周期约为5s，在各运动过程中，破碎机按照设计预定的轨迹运动，各构件没有产生干涉现象，也未发生矿石堵塞现象，仿真的破碎机行程特征值与理论计算值基本一致。
