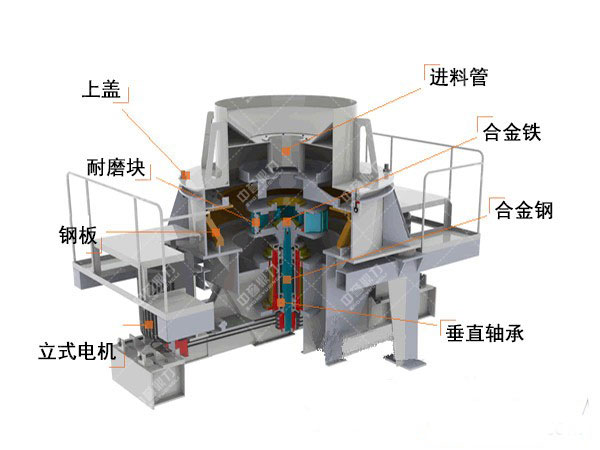

冲击式破碎机的产品的粒型好且呈立方形，针片状少，且结构简单、耗能少，因此常用作对骨料要求较高的路基路面的末级破碎，或建材、化工、冶金等工业的细碎作业。与其他破碎设备相比，冲击式破碎机结构特点如下：

1、传动装置（包括电动机） ：冲击式破碎机采用双电机或单电机驱动的带传动机构，双电机驱动的两台电机分别安装在主轴总成的两侧，两电机带轮用传动带与主轴带轮相连，使主轴两侧受力平衡，不产生附加力矩。而单电机驱动主轴受单侧力而产生附加力矩，一般电机功率在55KW以上时（单个电机功率），采用双电机驱动。

2、主轴总成：主轴总成安装在底座上，用以传递电动机由V带传来的动力及支承叶轮旋转运动。主轴总成由轴承座、主轴、轴承等组成。

3、叶轮：叶轮结构为一空心圆柱体，安装在主轴总成上端轴头上，用圆锥套和键联接传递转矩，并高速旋转，叶轮是PL立式冲击破碎机的主要部件。矿物原料由叶轮上部分料器的入料管进入叶轮的。由叶轮的布料锥体将物料均匀地分配到叶轮地各个发射流到，发射流道出口，安装材料制成的块，块磨损后可以更换，叶轮将物料加速到70～100m/s的速度抛射出去，冲击到涡动破碎腔内的矿石床层，进行强烈地自粉碎。

4、给料斗：冲击式破碎机给料斗的结构为一倒立的棱台体，进料口设置环，从给料设备的来料经给料斗进入破碎机。

5、分料器：冲击式破碎机分料器安装在涡动破碎腔上部，其作用是将给料斗来料进行分流，使一部分物料由入料管直接进入叶轮被逐渐加速到较高速度抛射出去，使一部分物料从管的外侧，旁路进入涡动破碎腔内叶轮的外侧，被从叶轮抛射出来的高速物料冲击破碎，不增加动能消耗，增大生产能力，提高破碎效果。

6、涡动破碎腔：涡动破碎腔的结构为上、下两段圆柱体组成的环形空间，下圆柱体的上下盖板上开两个孔，上部接上圆柱体，下部接出料口。叶轮在涡动破碎腔内高速旋转，涡动破碎腔内也能驻留物料，形成物料床层，物料的破碎过程发生在涡动破碎腔内，由矿石床层将破碎作用与涡动破碎腔壁隔开，使破碎作用仅限于物料之间，并起到自衬作用。在上圆柱体盖板上设置观察孔，以观察叶轮流道发射口处块的磨损情况及涡动破碎腔顶部衬板的磨损情况，破碎机工作时须将观察孔关严密封。分料器固定在涡动破碎腔的上部圆柱段。叶轮高速旋转产生的气流，在涡动破碎腔内通过分料器、叶轮形成内部气流i自循环系统。

7、底座：涡动破碎腔、主轴总成、电动机、传动装置均安装在底座上，底座中部为四棱形空间，用于安装主轴总成，并在四棱形空间的两侧形成排料通道。双电动机安装在底座纵向两端，底座可安装在支架上，也可直接安装在基础上。

8、支架：根据冲击式破碎机工作场所不同---露天作业或室内作业，用户可以考虑配置支架或不配置支架。

9、润滑系统：冲击式破碎机采用二硫化钼干油润滑，润滑部位为主轴总成上部轴承和下部轴承，为了方便注油，本机用油管将油杯引到机器的外侧，用干油泵定期加油。

总的来说，冲击式破碎机结构特点是的，更加、节能、绿色、环保、高产、高质，值得信赖和认可。

【小知识】

冲击式破碎机维护保养

先，定期停机打开观察门观察冲击式破碎机内部磨损情况，检查下入料管、锥帽、叶轮上、下流道衬板、圆周护板、块的磨损程度，如果是发现里面有磨损情况，应该及时更换或者维修，不影响设备的生产。

其次，冲击式破碎机在工作中持续时间过长，应该加入润滑剂，机器不会因为时间较长导致磨损或者损坏。

后，在使用该冲击式破碎机的时候应该根据说明书上的操作，不要盲目操作，可以咨询厂家。
