单缸液压圆锥碎石机简介_工作原理_优势

【给料粒度】：65-300毫米

【产能】：12-1000吨/时

【运用范围】：用在冶金、建筑、化学及硅酸盐工业中原料的破碎。

【机械介绍】：HXCS(H)系列单缸液压圆锥碎石机使用成熟的破碎技术发展而成，集机器，液压，电气，智能调整等技术于一体；新碎石机结构；结合优化的层压式机腔型；智能无需人工化调整系统。

【应用加工原料】：河石、硅石、火山岩、铁岩石、青石、石英石、辉绿岩、铁矿、金矿、铜矿等。

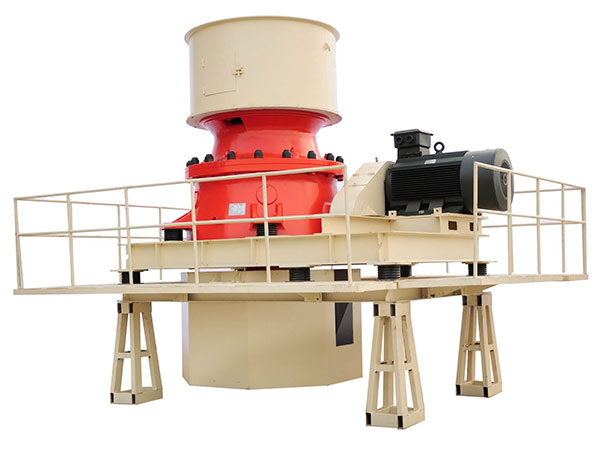

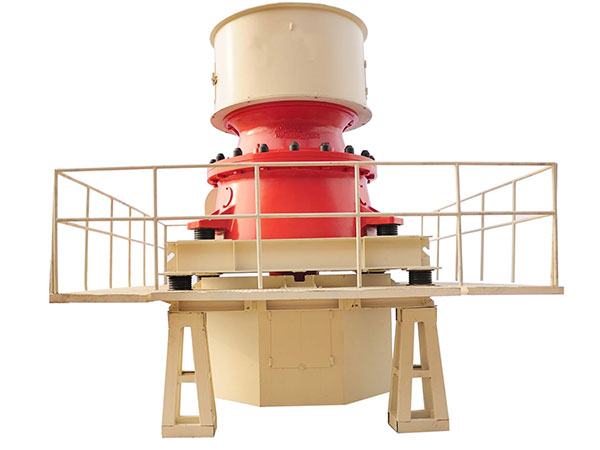

单缸液压圆锥碎石机简介

HXCS(H)系列单缸液压圆锥碎石机是圆锥碎石机发展上的一个，其特有底部单缸优势使得碎石机的调整变得简单，使用将摆动频率、偏心距和机腔型结合的优化设计，使破碎机械中成品砂石级含量提高。

HXCS(H)系列 单缸液压圆锥碎石机占有传统圆锥碎石机的性能优势：多种可选择的腔型，破碎效能高，生产资金低，调改便于修护，机械颗粒呈m3形，可以普各处运用在次破碎，整型破碎及整型破碎操作当中。

单缸液压圆锥碎石机工作原理

HXCS(H)系列单缸液压圆锥碎石机是通过调改位于动锥底部的液压缸可以使动锥上下运动从而方便的调改出料口大小和机械粒度大小，它是由电机驱动碎石机的小齿轮，小齿轮驱动大齿轮，大齿轮组件（大齿轮、大齿轮架、偏心钢套）驱动偏心套组件（偏心缸套、偏心铜套）和主轴组件（主轴、内锥、内锥衬板），以理论垂直线为，在铜衬套内公转，主轴组件在偏心铜套内以主轴的线可以完毕自转，空机运行的时候，偏心套组件“抱着”主轴组件和随大齿轮一同公转，当加工原料添加到机腔后，主轴总成（主轴、内锥）在加工原料的阻力下在偏心铜套内缓慢的自转，内锥的运行轨迹看起来是在机腔内来回摆动，此时缓慢的运行，加工原料被摆动的内锥挤压破碎，支撑套与架体衔接处靠液压缸压紧，当碎石机内落入金属块等不可破碎物料时，单缸的动锥由底部液压活塞托起，起到排放口调改和过铁保护、重复起落排除堵矿的影响。

单缸液压圆锥碎石机优势

1、能：该机主轴上下两端均有支撑，能承受更大的破碎力，加上与层压原理相适应的机腔形，使该机会有提高的破碎效能；

2、安装方便：安装运输方便快速，由于该机型设计成熟，，其体积和重量都相对较小，这对吊装、运输、换件及维护的要求较低；

3、保护机械：机腔内有时会不可防止地进入破碎压力加工原料，压力调整系统无需人工开动，进行卸压保护，出料口无需人工放大，让不可破碎物通过出料口排出机器，符合保护机械目的；

4、产量大：HXCS(H)系列单缸液压圆锥碎石机将破碎冲程、破碎速度和机腔形状进行组合设计，使该机在动锥大端直径相同的情景下，比传统弹簧圆锥式破石机的生产能力高 35%~60%；

5、卸料口调改方便：HXCS(H)系列单缸液压圆锥碎石机的主轴安装在底部液压缸上面，底部液压缸可以上下调整，从而变化碎石机的出料口的大小。这个功能使得碎石机的调整变得简单，远远出弹簧圆锥式破石机和多缸圆锥式破石机的性能；

6、缩小磨损件改换时间：磨损件改换快速，为了节省磨损件的改换时间，通过精心设计和破碎，轧臼壁与锥体之间的接合面贴合稳固、牢靠，不再灌充填补剂，省去了每次换件的剔除和填充、填补料时间，而且轧臼壁的安装牢靠，也省去了填充料的资金浪费。

7、破石机械无需人工化程度高，破碎比大，生产效能高，处置量大，通过破碎的机械呈m3体状，针片状含量低，无内裂缝，搞压受力性能高。

8、机械修护保护保养方便，磨损件彩用当前内新高强材料，损失小，使用使用时间长，能为客户供应大的经济盈利。

9、HXCS(H)系列单缸液压圆锥碎石机构造正确而紧凑，性能稳定，不易问题、便于修护快速，为客户缩小修护保护、改换时间。

10、HXCS(H)系列单缸液压圆锥碎石机是吸收前卫破碎技术，研制出的会有成熟程度机械，比其它破石机械的生产能力要高出35%~60%，产量大的好处。
